Система
автоматического управления
технологическим процессом подготовки
химических компонентов для проявочных
машин в производстве кинопленки OMRON
|
|
Специалисты ООО НПФ ПРОМЭНЕРГОАВТОМАТИКА разработали и ввели в эксплуатацию систему управления технологическим процессом подготовки химических компонентов для проявочных машин в производстве кинопленки.
Система построена на базе контроллера OMRON CJ1M-CPU23 и панели оператора OMRON NS12. Для определения текущего уровня жидкости в каждой емкости используются ультразвуковые датчики Sick (Германия). Для управления дозированием смешиваемых компонентов применяются клапана Gemu (Германия). В качестве исполнительных механизмов используются насосы производства компании Iwaki (Япония). Шкаф управления укомплектован коммутационной аппаратурой OMRON и SIEMENS.
Система имеет автоматический режим, при этом требуется минимальное участие оператора. Так же в системе предусмотрена возможность ручного режима, когда оператор выполняет в ручную необходимую последовательность операций. |

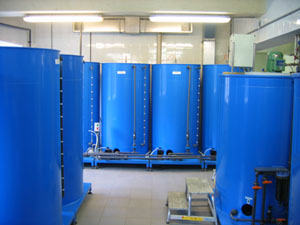

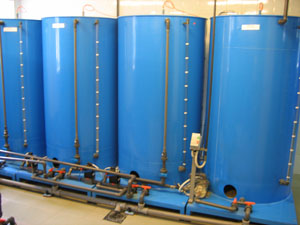

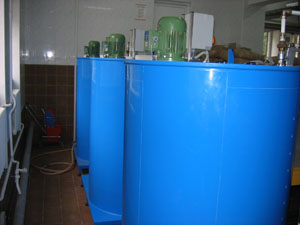

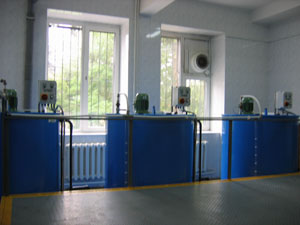

Емкости верхнего уровня Емкости на верхнем уровне с реагентами Емкости нижнего уровня Емкости нижнего уровня

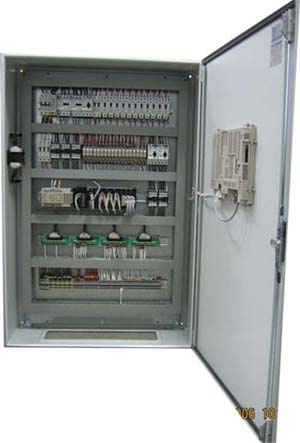

Экран панели оператора Шкаф управления |
