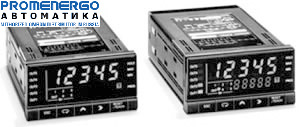

Измеритель-счетчик сложения/вычитания импульсов Omron K3NC
Идеальное устройство для высокоскоростного счета (сложение/вычитание) OMRON K3NC с последовательным интерфейсом
50 Гц счетный вход
Широкий
выбор типа
выхода: реле,
транзистор,
BCD, линейный
или
последовательный
интерфейс
Функция
масштабирования,
которая
позволяет
отображать
реальную
измеряемую
величину (длина,
объем и т.д.)
Встроенный
источник
питания
датчика (12 VDC, 80 mA)
Размер
1/8 DIN
Соответствует
стандартам
EN61010-1 (IEC1010-1)
| Тип входа | NPN/Voltage pulse | PNP | ||
| Напряжение питания | 100 to 240 VAC | 12 to 24 VDC | 100 to 240 VAC | 12 to 24 VDC |
| Базовая модель |
K3NC-NB1A |
K3NC-NB2A |
K3NC-PB1A |
K3NC-PB2A |
| Модель с индикацией уставки |
K3NC-NB1C |
K3NC-NB2C |
K3NC-PB1C |
K3NC-PB2C |
| Тип выхода | Конфигурация выхода | Выходная плата |
Модель |
|
| Базовая | Модель с индикацией уставки | |||
| Релейный | 5 outputs: OUT1, 2, 4, 5 (SPST-NO), and OUT3 (SPDT) |
K31-C2 |
Есть | Есть |
| 5 outputs: OUT1, 2, 4, 5 (SPST-NC), and OUT3 (SPDT) |
K31-C5 |
Есть | Есть | |
| Транзисторный | 5 outputs (NPN open collector) |
K31-T1 |
Есть | Есть |
| 5 outputs (PNP open collector) |
K31-T2 |
Есть | Есть | |
| BCD | 5-digit output (NPN open collector) |
K31-B2 |
Есть | - |
| Линейный | 4 to 20 mA DC |
K31-L1 |
Есть | - |
| 1 to 5 VDC |
K31-L2 |
Есть | - | |
| 1 mV/10 digits |
K31-L3 |
Есть | - | |
| 0 to 5 VDC |
K31-L7 |
Есть | - | |
| 0 to 10 VDC |
K31-L8 |
Есть | - | |
| Протокол обмена данными | RS-232C |
K31-FLK1 |
Есть | - |
| RS-485 |
K31-FLK2 |
Есть | - | |
| RS-422 |
K31-FLK3 |
Есть | - | |
| Комбинации выходов и протоколов обмена данными | BCD output + 5 transistor outputs (NPN open collector) |
K31-B4 |
Есть | Есть |
| 4 to 20 mA + 5 transistor outputs (NPN open collector) |
K31-L4 |
Есть | Есть | |
| 1 to 5 V + 5 transistor outputs (NPN open collector) |
K31-L5 |
Есть | Есть | |
| 1 mV/10 digits + 5 transistor outputs (NPN open collector) |
K31-L6 |
Есть | Есть | |
| 0 to 5 VDC + 5 transistor outputs (NPN open collector) |
K31-L9 |
Есть | Есть | |
| 0 to 10 VDC + 5 transistor outputs (NPN open collector) |
K31-L10 |
Есть | Есть | |
| RS-232C + 5 transistor outputs (NPN open collector) |
K31-FLK4 |
Есть | Есть | |
| RS-485 + 5 transistor outputs (NPN open collector) |
K31-FLK5 |
Есть | Есть | |
| RS-422 + 5 transistor outputs (NPN open collector) |
K31-FLK6 |
Есть | Есть | |
